1. Kondisi [ K E M B A L I]
Buatlah rangkaian seperti gambar percobaan 1 dengan menggunkan RS flip flop dan output 4 bit

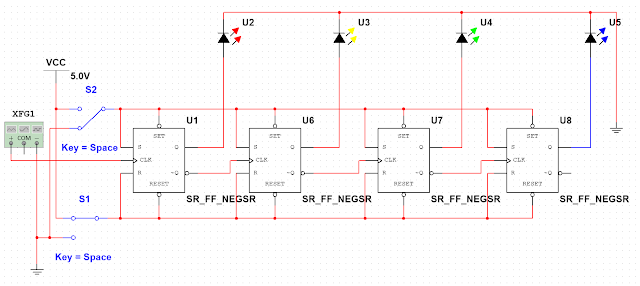

2. Gambar Rangkaian Simulasi [ K E M B A L I]
3. Video Simulasi [ K E M B A L I]
4. Prinsip Kerja [ K E M B A L I]
RS flip flop memiliki 2 input yaitu R dan S. Input pertama disebut S (SET) dipakai untuk menyetel (membuat keluaran flip flop berkeadaan 1) dan input kedua disebut R (RESET) yang dipakai untuk me-reset (membuat keluaran berkeadaan 0). RS flip flop ini mempunyai 2 keluaran / output yaitu Q dan Q`. RS flip flop dapat dibentuk dari dua gerbang NOR dan dua gerbang NAND.
Bila S diberi logika 1 dan R diberi logika 0, maka output Q akan berada pada logika 0 dan Q not pada logika 1. Bila R diberi logika 1 dan S diberi logika 0 maka keadaan output akan berubah menjadi Q berada pada logika 1 dan Q not pada logika 0. Sifat paling penting dari Flip-Flop adalah bahwa sistem ini dapat menempati salah satu dari dua keadaan stabil yaitu stabil I yang diperoleh saat Q =1 dan Q not = 0, stabil ke II diperoleh saat Q=0 dan Q not=1.
5. Link Download [ K E M B A L I]
a. Video
c. File HTML
