1. Jurnal [ K E M B A L I]
- Logic State
- Clock
- Gerbang NOT
- Gerbang AND
- Gerbang NAND
- Gerbang OR
- Gerbang NOR
- Gerbang XOR
- Gerbang XNOR
- Logic Probe
- Ossiloscope

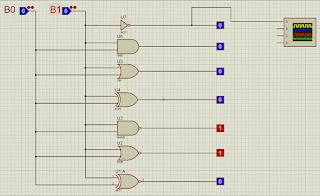

Pada rangkaian percobaan 1, Input dari rangkaian berupa 2
logicstate (B0 dan B1) yang dihubungkan ke 7 gerbang logika yaitu NOT, AND,
NAND, OR, NOR, XOR, dan XNOR. Untuk mengamati output dari tiap gerbang, digunakan
logicprobe. Untuk prinsip kerja ketujuh gerbang logika dijabarkan sebagai berikut:
Gerbang NOT. Gerbang NOT merupakan gerbang di mana
keluarannya akan selalu berlawanan dengan masukannya. Bila pada masukan
diberikan tegangan, maka transistor akan jenuh dan keluaran akan bertegangan
nol. Sedangkan bila pada masukannya diberi tegangan tertentu, maka transistor
akan cut off, sehingga keluaran akan bertegangan tidak nol.
Gerbang AND. Output dari gerbang AND akan bernilai 1 jika
semua nilai input adalah 1, dan jika salah satu atau lebih input ada yang
bernilai nol maka output akan bernilai nol.
Gerbang OR. Pada gerbang logika OR ini bisa dikatakan bahwa
jika salah satu atau lebih input bernilai 1 maka output akan bernilai 1. Nilai
output bernilai 0 hanya pada jika nilai semua input bernilai 0.
Gerbang XOR. X-OR merupakan gerbang OR yang bersifat
exlusif, di mana keluarannya akan nol jika masukannya bernilai sama, dan jika
salah satu masukannya berbeda maka keluarannya akan bernilai 1.
Gerbang NAND. Gerbang NAND adalah gerbang AND yang
keluarannya disambungkan ke inverter. Dan nilai dari tabel kebenarannya
merupakan kebalikan dari tabel kebenaran dari gerbang AND.
Gerbang NOR. Gerbang
NOR adalah gerbang OR yang disambung ke inverter. Jadi nilai keluarannya
merupakan kebalikan dari gerbang OR.
Gerbang XNOR. Gerbang X-NOR terdiri dari 2 Masukan (Input)
dan 1 Keluaran (Output). X-NOR adalah singkatan dari Exclusive NOR dan
merupakan kombinasi dari Gerbang X-OR dan Gerbang NOT. Gerbang X-NOR akan
menghasilkan Keluaran (Output) Logika 1 jika semua Masukan atau Inputnya
bernilai Logika yang sama dan akan menghasilkan Keluaran (Output) Logika 0 jika
semua Masukan atau Inputnya bernilai Logika yang berbeda.
Soal Analisa 1: Bandingkan hasil percobaan dengan tabel kebenaran masing-masing gerbang logika?
-Gerbang NOT
Dari tabel di atas dapat kita lihat hasil output yang didapatkan pada saat praktikum adalah benar sesuai dengan teori gerbang logika NOT dimana outputnya akan berlawanan dengan inputnya.
-Gerbang AND
Pada percobaan didapatkan data sbb:
Dari tabel di atas dapat kita lihat hasil output yangdidapatkan pada saat praktikum adalah benar dan sesuai dengan teori pada gerbang logika AND dimana outputnya akan bernilai 1 apabila semua inputnya 1 dan outputnya akan bernilai 0 apabila salah satu atau semua inputnya bernilai 0.
-Gerbang OR
Pada percobaan didapatkan data sbb:
Dari tabel di atas dapat kita lihat hasil output yang didapatkan pada saat praktikum adalah benar dan sesuai dengan teori pada gerbang logika OR dimana outputnya akan bernilai 1 apabila salah satu atau semua inputnya 1 dan outputnya akan bernilai 0 apabila semua inputnya bernilai 0.
-Gerbang X-OR
Pada percobaan didapatkan data sbb:
Dari tabel di atas dapat kita lihat hasil output yang didapatkan pada saat praktikum adalah benar dan sesuai dengan teori pada gerbang logika X-OR dimana outputnya akan bernilai 1 apabila kedua inputnya berbeda dan outputnya akan bernilai 0 apabila kedua inputnya sama.
-Gerbang NAND
Pada percobaan didapatkan data sbb:
Dari tabel di atas dapat kita lihat hasil output yang didapatkan pada saat praktikum adalah benar dan sesuai dengan teori pada gerbang logika NAND dimana outputnya adalah kebalikan dari gerbang logika AND sehingga outputnya akan bernilai 0 apabila semua inputnya 1 dan outputnya akan bernilai 1 apabila salah satu atau semua inputnya bernilai 0.
-Gerbang NOR
Dari tabel di atas dapat kita lihat hasil output yang didapatkan pada saat praktikum adalah benar dan sesuai dengan teori pada gerbang logika NOR dimana outputnya adalah kebalikan dari gerbang logika OR sehingga outputnya akan bernilai 1 apabila semua inputnya 0 dan outputnya akan bernilai 0 apabila salah satu atau semua inputnya bernilai 1.
-Gerbang XNOR
Pada percobaan didapatkan data sbb:
Dari tabel di atas dapat kita lihat hasil output yang didapatkan pada saat praktikum adalah benar dan sesuai dengan teori pada gerbang logika XNOR dimana outputnya adalah kebalikan dari gerbang logika XOR sehingga outputnya akan bernilai 0 apabila kedua inputnya berbeda dan outputnya akan bernilai 1 apabila kedua inputnya sama Soal Analisa 2: Bagaimana jika B0 dan B1 sama sama diberi logika
0, apa yang terjadi pada rangkaian?
NOT = 1
AND = 0
OR = 0
XOR = 0
NAND = 1
NOR = 1
XNOR = 1
Sesuai dengan teori, gerbang NOT akan memberikan output (1) yang berlawanan dengan input (B1 = 1). lalu gerbang AND, akan memberikan logika 1 apabila semua input bernilai 1, B0 dan B1 berlogika 0, maka output dari gerbang AND berlogika 0. Gerbang OR akan memberikan output 0 jika semua inputannya berlogika 0, dan input yang diberikan adalah 0, sehingga output gerbang OR berlogika 0. Gerbang XOR, akan memberikan logika 1 apabila inputannya berbeda, sedangkan inputan yang diberikan sama, yaitu 0, maka gerbang OR beroutput 0. Kemudian gerbang NAND yang merupakan kebalikan dari AND, output AND adalah 0, maka output NAND menjadi 1. NOR merupakan kebalikan dari OR, OR beroutput 0, maka NOR beroutput 1. Sedangkan untuk gerbang XNOR, merupakan kebalikan dari XOR, disini XOR beroutput 0, maka XNOR beroutput 1.
