Laporan Percobaan 2 Modul 4




1. Jurnal [ K E M B A L I]



2. Alat dan Bahan   [ K E M B A L I]
  • Sumber Tegangan
  • Resistor
  • Op-Amp
  • Ground
  • DC Voltmeter
  • Osiloskop

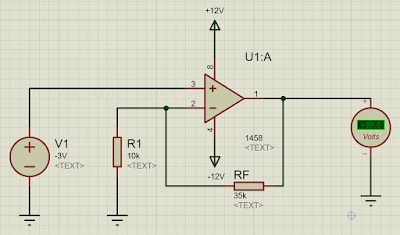

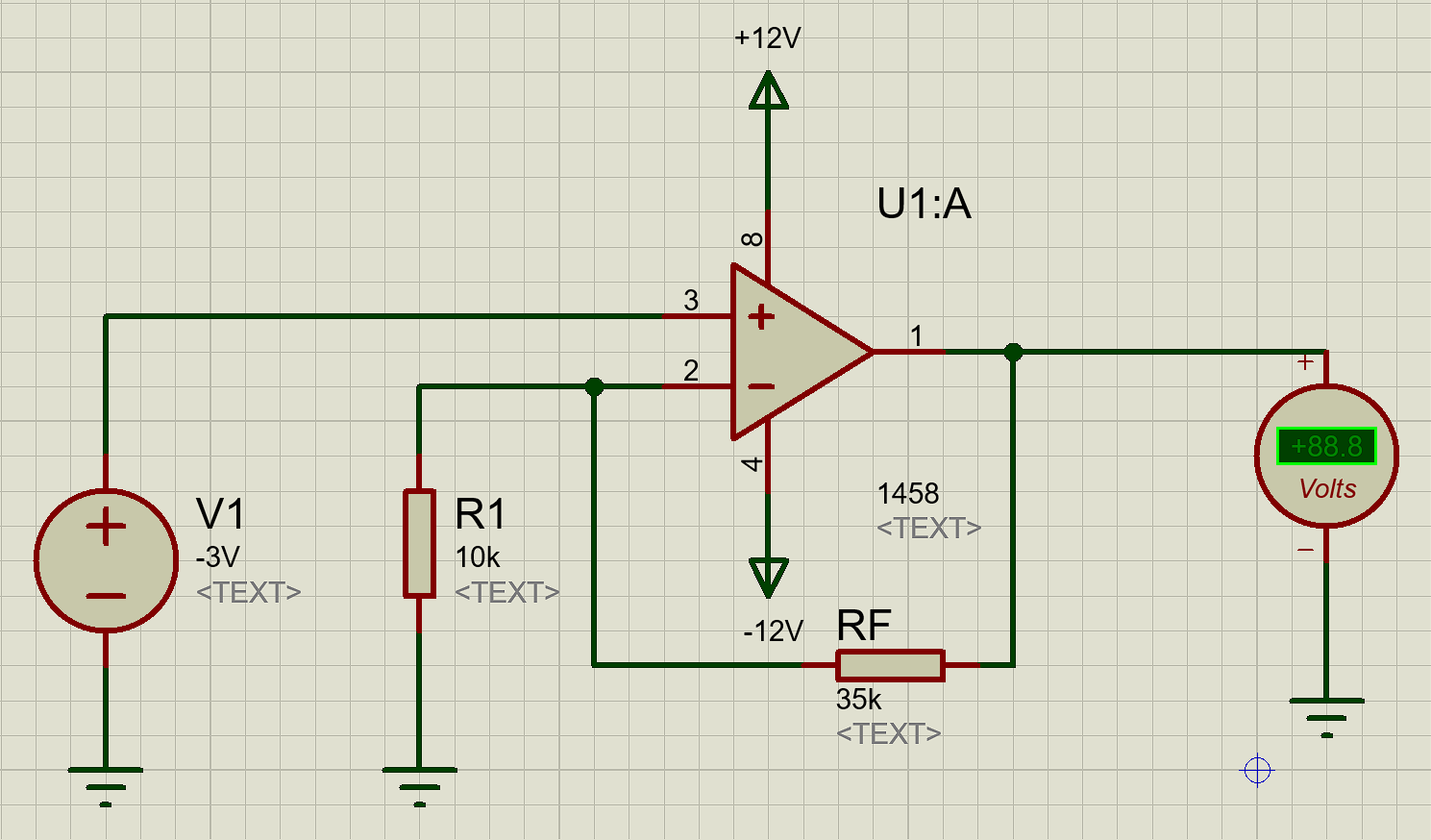

3. Rangkaian Simulasi   [ K E M B A L I]



4. Prinsip Kerja Rangkaian   [ K E M B A L I]

Rangkaian non inverting ini merupakan rangkaian penguat dimana polaritas antara tegangan input dan tegangan output sama. Pada rangkaian non inverting ini tegangan input sebesar V masuk melalui kaki non inverting op-amp atau kaki positif op-amp. Pada rangkaian ini dapat kita menerapkan dua karakteristik op-amp ideal yaitu:

  1. Perbedaan tegangan antara kedua masukan Op-Amp adalah nol (V+ - V- = 0 atau V+ = V-), hal ini bertujuan menghindari adanya tegangan offset. Aturan pertama ini sering disebut dengan virtual ground.
  2. Arus yang mengalir pada kedua masukan Op-Amp adalah nol (I+ = I- = 0), hal ini dikarenakan impedansi input pada Op-Amp sangat besar (Zin = ∞). Dengan memahami kedua aturan tersebut, analisis dari rangkaian Op-Amp akan menjadi lebih mudah.

Sesuai dengan karakteristik tersebut maka berarti tegangan antara kaki positif sama dengan kaki negatif op-amp yaitu juga sebesar V. Kemudian sesuai dengan karakteristik kedua berarti tegangan pada kaki-kaki op-amp adalah 0. Karena impedansi input op amp yang sangat besar maka arus akan mengalir menuju Rin dan Rf. Berarti terbentuk rangkaian open loop. Dengan menerapkan kaidah node atau KCL, maka dengan tegangan tegangan pada V- op amp yang juga tegangan pada simpul antara Rf dan Rin, maka akan diperoleh nilai penguatannya yaitu sebesar (Rf/Ri) + 1.

Dari rangkaian di atas, salah satu kondisi pada jurnal yaitu Ri = 10k Ohm, Rf = 35k Ohm, dan Vin = -3V, maka dapat dicari Vout dengan rumus :

Vout = (Rf/Ri + 1) x Vin = (35k Ohm/10k Ohm + 1) x -3 V = -13,5 V

Tetapi karena tegangan saturasi pada Op-Amp sebesar 12 V, maka output pada voltmeter hanya sebesar -10V

5. Video Rangkaian   [ K E M B A L I]
6. Analisa [ K E M B A L I]

Soal Analisa 1: Jelaskan prinsip kerja dari rangkaian non inverting!

Rangkaian non inverting ini merupakan rangkaian penguat dimana polaritas antara tegangan input dan tegangan output sama. Pada rangkaian non inverting ini tegangan input sebesar V masuk melalui kaki non inverting op-amp atau kaki positif op-amp. Pada rangkaian ini dapat kita menerapkan dua karakteristik op-amp ideal yaitu:

  1. Perbedaan tegangan antara kedua masukan Op-Amp adalah nol (V+ - V- = 0 atau V+ = V-), hal ini bertujuan menghindari adanya tegangan offset. Aturan pertama ini sering disebut dengan virtual ground.
  2. Arus yang mengalir pada kedua masukan Op-Amp adalah nol (I+ = I- = 0), hal ini dikarenakan impedansi input pada Op-Amp sangat besar (Zin = ∞). Dengan memahami kedua aturan tersebut, analisis dari rangkaian Op-Amp akan menjadi lebih mudah.

Sesuai dengan karakteristik tersebut maka berarti tegangan antara kaki positif sama dengan kaki negatif op-amp yaitu juga sebesar V. Kemudian sesuai dengan karakteristik kedua berarti tegangan pada kaki-kaki op-amp adalah 0. Karena impedansi input op amp yang sangat besar maka arus akan mengalir menuju Rin dan Rf. Berarti terbentuk rangkaian open loop. Dengan menerapkan kaidah node atau KCL, maka dengan tegangan tegangan pada V- op amp yang juga tegangan pada simpul antara Rf dan Rin, maka akan diperoleh nilai penguatannya yaitu sebesar (Rf/Ri) + 1.

Dari rangkaian di atas, salah satu kondisi pada jurnal yaitu Ri = 10k Ohm, Rf = 35k Ohm, dan Vin = -3V, maka dapat dicari Vout dengan rumus :

Vout = (Rf/Ri + 1) x Vin = (35k Ohm/10k Ohm + 1) x -3 V = -13,5 V

Tetapi karena tegangan saturasi pada Op-Amp sebesar 12 V, maka output pada voltmeter hanya sebesar -10V

Soal Analisa 2: Apa pengaruh Vin terhadap Vout pada rangkaian non inverting?

Sesuai dengan rumus pada rangkaian non inverting:

Vout = (Rf/Rin + 1)Vin

Berdasarkan rumus tersebut dapat kita lihat bahwa antara tegangan input dan tegangan output berbanding lurus dengan polaritas yang sama. Artinya semakin besar tegangan input maka tegangan output yang dihasilkan juga akan semakin besar. Dimana besarnya Vout yang terjadi yaitu (Rf/Rin + 1) kali dari Vin. Hal ini terbukti pada percobaan yang dilakukan.

Soal Analisa 3: Jelaskan pengaruh dari +V saturasi dan -Vsaturasi pada tegangan output yang dihasilkan!

Nilai dari Vsaturasi ini memberikan batasan maksimum bagi output yang dihasilkan. Sehingga ketika nilai ouput yang dihasilkan melebihi dari nilai V saturasi maka tegangan input akan dipotong nilainya sesuai batasan maksimal yang telah ditentukan. Pada percobaan pengaruh Vsaturasi ini contoh pada percobaan terlihat pada saat Rin dan Rf yang digunakan adalah 10kΩ dan 35 kΩ, yang artinya penguatan yang terjadi adalah 4,5 kali Vin. Jadi ketika tegangan input yang diberikan adalah sebesar 3V maka seharusnya tegangan outputnya adalah 13,5V. Namun karena kita memberikan batasan output pada Vsaturasi yaitu sebesar +12V dan -12V, pada percobaan diperoleh Vout yang dihasilkan yaitu 10V. Yang artinya tegangan outputnya terpotong sebesar 3,5V. Disini terlihat bahwa dengan tegangan saturasi sebesar 12V dan -12V, tegangan output maksimal yang dapat dihasilkan hanyalah 10V dan -10V. Yang artinya besarnya penguatan yang terjadi tidaklah secara maksimal sesuai dengan Rin dan Rf yang digunakan. Begitupun ketika kita berikan perubahan pada tegangan input ataupun Rin dan Rf, maka jika outputnya melebihi dari Vsaturasi maka outputnya akan terpotong.

Soal Analisa 4: Bagaimana turunan rumus Vout dari rangkaian non Inverting?

Masih menerapkan karakteristik op-amp ideal.


Dengan menerapkan hukum Kirchoff arus pada titik cabang A dan asumsi I+ = I- = 0, sehingga

Dengan menerapkan analisis noda atau teori tegangan titik sampul, maka:

Karena tegangan pada rangkaian non inverting masuk melalui kaki non-inveting op-amp dan sesuai karakteristik op-amp ideal dimana beda tegangan antara kedua kaki input op-amp adalah 0, yang artinya tegangan antara kedua kaki input op amp adalah sama. Karena V+ atau V non inverting adalah Vin, maka tegangan pada kaki inverting atau V- = VA atau dapat dituliskan VA = Vin.
