Percobaan 2 Kondisi 6:
Dengan rangkaian yang sama, ganti resistor 1k dengan satu buah diode , lalu amati sinyal keluarannya pada kedua ujung kaki resistor 100k.

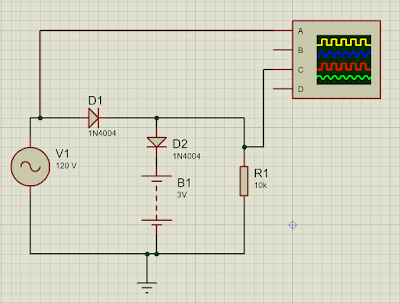

2. Gambar Rangkaian Simulasi [ K E M B A L I]
3. Video Simulasi [ K E M B A L I]
4. Prinsip Kerja [ K E M B A L I]
Rangkaian diatas merupakan rangkaian clipper. Rangkaian clipper (pemotong) atau disebut juga rangkaian limiter (pembatas) adalah rangkaian diode yang digunakan untuk memotong atau membatasi sebagian bentuk gelombang masukan dan mentransmisikannya pada level diatas atau dibawah level acuan. Level acuan ini bergantung pada nilai tegangan panjar (biased) yang diberikan.
Arus mengalir dari VSINE (+) menuju dioda 1. Pada saat di percabangan, arus melewati dioda 2 (forward bias) sebagai penyearah. Hal ini karena hambatan pada dioda lebih kecil daripada hambatan pada R2 100kOhm. Setelah itu arus mengalir ke Baterai 3V. Tegangan yang terhitung pada rangkaian akan sama karena memakai rangkaian paralel.
